倍速输送链的结构及工作原理

2020-04-21

用于物料输送链条与链传动采用的链条类似,工程上最常用的输送链条为滚子链。

倍速输送链又名倍速链、差速链、差动链,所谓倍速输送链(double plus conveyor chain)就是这样一种滚子输送链条,在输送线上,链条的移动速度保持不变,但链条上方被输送的工装板及工件可以按照使用者的要求控制移动节拍,在所需要停留的位置停止运动,由操作者进行各种装配操作,完成上述操作后再使工件继续向前移动输送。所以倍速输送链也可以称为节拍输送链、自由节拍输送链、倍速链、差速链、差动链。

其特点是用来搁置被输送物料的工装板的移动速度与链条本身的移动速度不相等。倍速链输送机是工业自动化设备生产中比较常见的一种输送设备,倍速链输送机又名倍速链、倍速链装配线,同时又别称为差速链、差速链装配线。

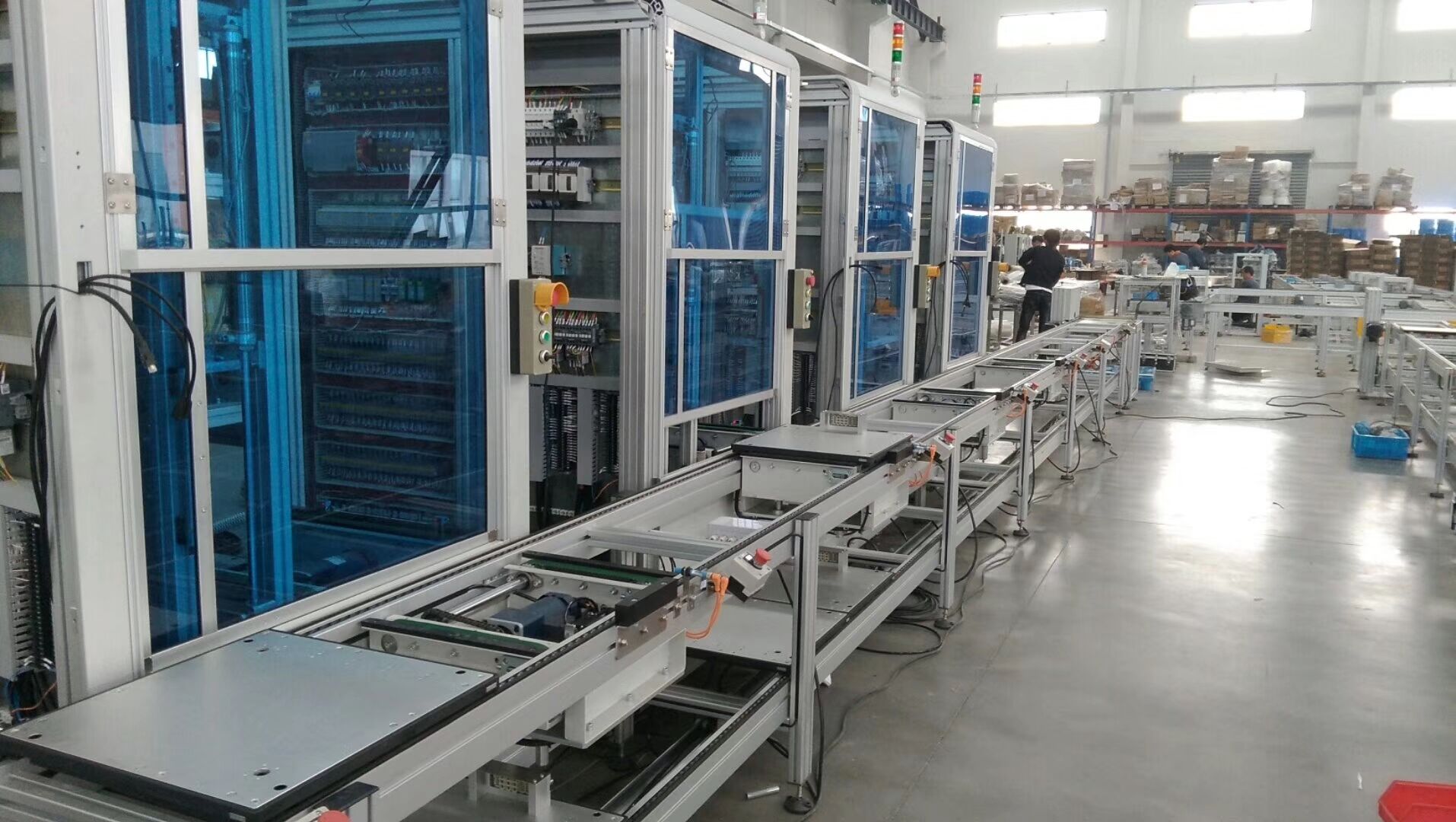

倍速链输送线

倍速链输送线是由内链板、套筒、滚子、滚轮、外链板、销轴和止锁件等七种零件组成,其中间的滚轮和两侧的滚子可制成三种组合型式。

1、零件材料
通常情况下,滚子、滚轮是工程塑料材料注塑而成的,只有在载重情况下才使用钢制材料,除此以外,其余零件都为钢制材料。
2、零件连接方式
倍速链的结构与普通双距滚子链的结构类似,其中:
①销轴与外链板:销轴与外链板采用过盈配合,构成链节框架。
②销轴与内链板:销轴与内链板均为间隙配合,以使链条能够弯曲。
③销轴与套筒:销轴与套筒一般有两种连接方式,如图3所示。其中一种为套筒插入内链板并与内链板过盈配合;另一种为套筒不插入内链板,直接将套筒空套在销轴上。两种情况下套筒与销轴之间都为间隙配合。
④套筒与滚轮:套筒与滚轮之间是间隙配合,它们之间可以发生相对转动。
⑤滚轮与滚子:滚轮与滚子之间是间隙配合,它们之间可以发生发生相对转动,以减少他们工作时相互之间的磨损,这对于连续长距离的输送非常重要。
3、连接链节:为了组成一个封闭的环形结构,倍速链与其他滚子链一样也需要一个连接件,称为连接链节,连接链节将链条两端连接后,还必须装入止锁件,防止连接链节脱落。

倍速链的优越性:

1、链条以低速运行,而工装板与被输送物料可获得成倍地高于链条速度的移动速度,从而在保持高的输送效率的同时,还能使得链条工作平稳、噪音低、磨损小、使用寿命长。
2、由于工装板与滚轮之间是摩擦传动,因此可利用他们之间可能出现的滑差,使得当链条以原有的速度前进时,让工装板停留在某一位置上,从而控制物料输送的节拍。因工装板与滚轮之间的滚动摩擦,所以对链条起到了保护作用。
3、链条的重量和使用寿命均较带水平翼板配上板条的滚子输送链为优,整个输送装置轻便、起动快捷。



倍速链输送线厂家

倍速链输送机主要用于装配及加工生产线中的物料输送,其输送原理是运用倍速链条的增速功能,使其上承托货物的工装板快速运行,通过阻挡器停止于相应的操作工位;或通过相应指令来完成积放动作及移行、转位、转线等功能。由于其运送货物的工装板需反复使用,所以倍速链输送机很少单台使用,而是与各种专机如顶升平移机、顶升旋转机、返板升降机等配套构成水平或垂直循环系统。它采用特制的、经表面处理的挤压铝合金型材作为导轨,使自流式输送系统在输送过程中具有非常好的稳定性和持久性,适合产品大批量连续生产。同时自流式输送系统灵活、多样化的设计使它具备多功能的特性。

倍速输送线主要应用于中、小规模的成套装配、检测、老化及输送,可在工装板上加装夹具,满足对工件的装配需要。广泛用于中、小型家电的总装、部装、检测、调试流水作业上:电脑显示器生产线、电脑主机生产线、笔记本电脑装配线、空调生产线、电视机装配线、微波炉装配线、打印机装配线、传真机装配线、音响功放生产线等。

倍速链输送线优势

倍速链技术参数

线体宽度: 250-900mm,可由客户选定 线体高度: 一般750mm,范围500-1000mm。苏州倍速链线体长度:单段驱动最长30-40m,由客户选定 输送速度 :2-20米/分 。
链条形式: 链条和滚轮传送等速-双节距滚轮链,链条和滚轮传送差速-差速链(2.5倍速和3倍速两种)
工装板类型: 钢板、工程塑料板、木板等 。
框架材质 :铝型材、碳钢 。
带电设置 :线体内设导电轮,工板上设导电排,可实现带电输送,已完成调测试功能 。
使用电源 :单相220V 或三相380V 50Hz。
